Transistör nedir ve nasıl çalışır? Hangi özellikleri ve çeşitleri bulunur? Elektronik dünyasında transistörlerin önemi ve kullanım alanları hakkında kapsamlı bilgi için bu rehberi okuyun.
Transistör, elektronik devrelerin en temel bileşenlerinden biridir ve yarı iletken malzemelerden üretilmiş olan bu komponent, genellikle sinyal işleme, akım kontrolü ve güç yükleme uygulamalarında kullanılır. Transistör, bir elektrik sinyalini büyütme (amplifikasyon) ya da anahtarlama işlevi gören temel elektronik eleman olarak tanımlanabilir.
Bu bileşenin önemi, modern elektronik cihazların çoğu için vazgeçilmez olmasından kaynaklanır. Mikroçiplerin ve mikroelektronik cihazların kalbinde transistörler yer alır; bilgisayarlardan cep telefonlarına, televizyonlardan endüstriyel makineler ve robotlara kadar pek çok alanda kullanılır.
Transistörün Tarihçesi
Transistörün tarihçesi, 1947 yılında John Bardeen, Walter Brattain ve William Shockley tarafından Bell Laboratuvarları’nda gerçekleştirilen buluşa dayanır. Bu buluş, elektronik endüstride devrim yaratmış ve vakum tüpünün yerini alarak cihazların daha küçük ve verimli hale gelmesini sağlamıştır. Bu bilim insanlarının buluşu, 1956 Nobel Fizik Ödülü’nü kazanmalarına olanak tanımıştır.
Transistörün Yapısı ve Çalışma Prensibi

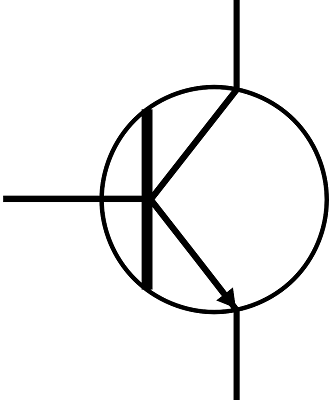

Transistörler, genellikle yarı iletken malzemeler (en yaygın olarak silikon veya germanyum) kullanılarak üretilir. Temel olarak üç terminalden oluşur:
- Emiter (E): Akımın çıktığı terminaldir.
- Beyz (B): Akımın kontrol edildiği bölgedir.
- Kollektör (C): Akımın girdiği terminaldir.
Transistörün temel prensibi, beyz terminaline uygulanan küçük bir gerilimin, emiter ve kollektör arasından geçen daha büyük bir akımı kontrol etmesini sağlamaktır. İki temel transistör tipi vardır: bipolar jonksiyon transistör (BJT) ve alan etkili transistör (FET).
Transistörün Temel Özellikleri
Transistörlerın özellikleri, kullandıkları devre tipine ve malzeme yapısına göre değişiklik gösterebilir. Ancak genel anlamda şu temel özelliklere sahiptirler:
- Küçük boyut: Vakum tüpüne kıyasla çok daha küçüktür ve daha az alan kaplar.
- Yüksek hızlı çalışma kapasitesi: Transistörler, hızlı anahtarlama yapılmasını mümkün kılar.
- Düşük güç tüketimi: Çoğu uygulamada düşük enerji tüketimi sağlar.
- Uzun ömür: Fiziksel olarak dayanıklıdır ve uzun ömürlüdür.
Transistör Çeşitleri
Transistörler, çalışma prensipleri ve yapısal farklılıklarına göre çeşitli türlere ayrılır. Bunların başlıca türleri şu şekildedir:
1. Bipolar Jonksiyon Transistör (BJT)

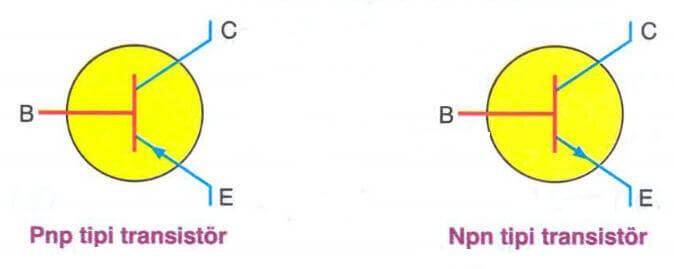

BJT’ler, NPN ve PNP olmak üzere iki türde bulunur. Bu transistörler, iki PN jonksiyonundan oluşur ve beyz terminaline uygulanan akımla kontrol edilir. NPN tipi transistörde, emiter negatif, kollektör pozitif terminaldir ve elektronlar akımı taşır. PNP tipi transistörde ise tersine işler.
Avantajları:
- Yüksek akım kazancı.
- Amplifikatör devrelerinde yaygın kullanım.
Dezavantajları:
- Yüksek ısı üretimine sebep olabilir.
2. Alan Etkili Transistör (FET)
FET’ler, MOSFET (Metal-Oxide-Semiconductor FET) ve JFET (Junction FET) gibi alt türlere ayrılır. FET’ler, gerilimle kontrol edilir ve genellikle daha az güç tüketir.
Avantajları:
- Yüksek giriş empedansı.
- Düşük güç tüketimi.
Dezavantajları:
- İşlem sırasında hassasiyet nedeniyle kolayca zarar görebilir.
Transistörlerin Kullanım Alanları
Transistörler, çok geniş bir yelpazede kullanılır. Öne çıkan kullanım alanları şunları içerir:
1. Güç Amplifikasyonu
Transistörler, ses sistemleri ve radyo vericileri gibi cihazlarda sinyalleri güçlendirmek için kullanılır. Özellikle müzik sistemleri ve yayıncılık ekipmanlarında, transistörler güçlü ve net ses sinyallerinin iletilmesini sağlar.
2. Anahtarlama Elemanı
Transistörler, mikroişlemciler ve diğer dijital devrelerde anahtarlama elemanı olarak çalışır. Bu kullanımda transistörler, yüksek hızda açma-kapama işlemleri yaparak dijital sinyallerin aktarılmasını sağlar. Modern bilgisayarların ve cep telefonlarının işlemcilerindeki milyarlarca transistör, hesaplamaların ve veri işlemenin temelini oluşturur.
3. Osilatör Devreleri
Transistörler, osilatör devrelerinde de kullanılır. Osilatörler, sinyalleri belirli frekanslarda üretir ve radyo frekans uygulamalarında, zamanlama devrelerinde ve iletişim sistemlerinde temel bileşenlerdir.
4. Gerilim Regülatörleri
Transistörler, güç kaynağı devrelerinde gerilim regülatörü olarak da görev alır. Bu, belirli bir çıkış gerilimini sabit tutmak için transistörlerin voltaj akışını kontrol ettiği anlamına gelir. Güç kaynağı sistemlerinde, bu sayede güvenilir bir çıkış gerilimi sağlanır.
Transistörlerin Modern Elektronikteki Rolü
Transistörler, modern elektronik dünyasında kritik bir öneme sahiptir. Entegre devrelerde (IC) milyonlarca transistör bir araya getirilerek işlemciler, bellek modülleri ve diğer karmaşık elektronik sistemler oluşturulur. Özellikle mikroişlemciler, her geçen gün daha fazla transistör içerecek şekilde tasarlanır ve bu sayede işlem gücü ve verimlilik artar.
Moore Yasası ve Transistörler
1965 yılında Gordon Moore tarafından ortaya atılan Moore Yasası, her iki yılda bir entegre devrelerdeki transistör sayısının iki katına çıkacağını öngörür. Bu yasa, elektronik cihazların giderek daha güçlü ve daha küçük hale gelmesini sağlamıştır. Günümüzde bu eğilim, yeni üretim teknikleri ve nanoteknoloji sayesinde devam etmektedir.
Transistörlerin Üretim Süreci
Transistörlerin üretim süreci, yarı iletken malzemelerin işlenmesi ile başlar. Silikon plakalar, özel kimyasal işlemler ve fotolitografi gibi tekniklerle şekillendirilir ve transistör yapısı oluşturulur. Üretim süreci, mikron ve nanometre ölçeğinde hassaslık gerektirir ve bu da modern üretim tesislerinin yüksek teknoloji gereksinimini açıklar.
Gelecekte Transistör Teknolojisi
Transistör teknolojisi, gelecekte de gelişmeye devam edecek. Karbon nanotüpler, grafen tabanlı transistörler ve kuantum transistörleri gibi yenilikler, transistörlerin daha küçük ve daha verimli hale gelmesini sağlayabilir. Bu yeni türler, klasik silikon tabanlı transistörlerin ötesine geçerek elektronik cihazların performansını daha da artırmayı vaat eder.
Sonuç
Transistörler, modern elektroniğin en temel yapı taşlarından biri olarak, sinyal işleme, akım kontrolü ve çeşitli elektronik uygulamalarda kullanılır. BJT ve FET gibi farklı türleri olan transistörler, günümüz teknolojisinde anahtar rol oynamakta ve gelecekte de gelişimini sürdürmektedir. Transistörlerin sürekli olarak geliştirilmesi, elektronik cihazların daha hızlı, daha güçlü ve daha verimli hale gelmesini sağlamaktadır.
